Въведение
Преди да почнем с измервания, мултицети и закона на Ом, трябва да изчистим една много проста, но постоянно пренебрегвана тема: конверсиите между електрическите единици.
На начинаещите тези числа често им звучат като магия - mA, µA, nF, kΩ…
А истината е, че системата е толкова проста, че може да се обясни със салата:
Ако 1000 грама домати = 1 килограм домати,
тогава 1000 mA = 1 A - почти същата култура, само че без салата.
Хубавото е, че електричеството е последователно - всеки префикс означава движение на десетичната запетайка с три позиции наляво или надясно.
Но на изпитите и в практиката постоянно ти подават данни в различни единици, така че способността да ги превключваш автоматично е абсолютно задължителна.
Целта е практична:
да можеш да преминаваш от V към mV, от µF към nF или от A към mA толкова естествено, колкото си сипваш ракия в чашата (и там има конверсии).
Основни електрически величини и техните единици
Напрежение (U) – волтове (V)
Това е разлика в потенциала между две точки.
Логически: ако едното място има „повече заряд“, електроните естествено искат да идат към другото - както водата тече от по-високо към по-ниско.
Конверсии за напрежение:
(важно за тестовете - постоянно ги питат за mV → V → kV)
1 киловолт (kV) = 1000 волта (V)
1 волт (V) = 1000 миливолта (mV)
1 миливолт (mV) = 1000 микроволта (µV)
Примерна таблица:
| Миливолтове (mV) | Волтове (V) |
|---|---|
| 1 mV | 0.001 V |
| 100 mV | 0.1 V |
| 250 mV | 0.25 V |
| 500 mV | 0.5 V |
| 2000 mV | 2 V |
Ток (I) – ампери (A)
Това е колко заряд минава за една секунда.
Ако напрежението ги „бута“, токът е резултатът - като дебита на вода в тръба.
Конверсии за ток:
1 ампер (A) = 1000 милиампера (mA)
1 mA = 1000 микроампера (µA)
Примерна таблица:
| Конверсия | Стойност | Резултат |
|---|---|---|
| A → mA | 1 A | 1000 mA |
| A → mA | 0.5 A | 500 mA |
| A → mA | 0.25 A | 250 mA |
| mA → A | 1 mA | 0.001 A |
| mA → A | 50 mA | 0.05 A |
| mA → A | 250 mA | 0.25 A |
| µA → mA | 1000 µA | 1 mA |
| µA → mA | 250 µA | 0.25 mA |
Съпротивление (R) – ом (Ω)
Съпротивлението показва колко трудно електроните преминават.
Колкото по-голямо е R, толкова „по-трудна“ е пътеката.
Конверсии за съпротивление:
1 килоом (kΩ) = 1000 Ω
1 мегом (MΩ) = 1000 kΩ = 1 000 000 Ω
Примерна таблица:
| Конверсия | Стойност | Резултат |
|---|---|---|
| Ω → kΩ | 1000 Ω | 1 kΩ |
| Ω → kΩ | 4700 Ω | 4.7 kΩ |
| Ω → kΩ | 220 Ω | 0.22 kΩ |
| kΩ → Ω | 1 kΩ | 1000 Ω |
| kΩ → Ω | 4.7 kΩ | 4700 Ω |
Капацитет (C) – фаради (F)
Тук повечето начинаещи се загубват жестоко, защото фарадът е гигантска единица, а реалните кондензатори са в µF, nF, pF.
Най-често използваните преобразувания:
1 фарад (F) = 1 000 000 µF
1 микрофарад (µF) = 1000 nF
1 нанофарад (nF) = 1000 pF
Примерна таблица:
| Конверсия | Стойност | Резултат |
|---|---|---|
| µF → nF | 1 µF | 1000 nF |
| µF → nF | 4.7 µF | 4700 nF |
| µF → nF | 0.22 µF | 220 nF |
| nF → pF | 1 nF | 1000 pF |
| nF → pF | 4.7 nF | 4700 pF |
| nF → pF | 100 nF | 100 000 pF |
| µF → F | 1000 µF | 0.001 F |
| µF → F | 4700 µF | 0.0047 F |
| nF → µF | 100 nF | 0.1 µF |
| nF → µF | 220 nF | 0.22 µF |
Логическата връзка между величините: Закона на ОМ
\( U = I \cdot R \)
Тук идеята е да покажеш връзката, без формализъм.
Например: ако увеличиш съпротивлението (R), токът (I) пада - логично, по-труден път.

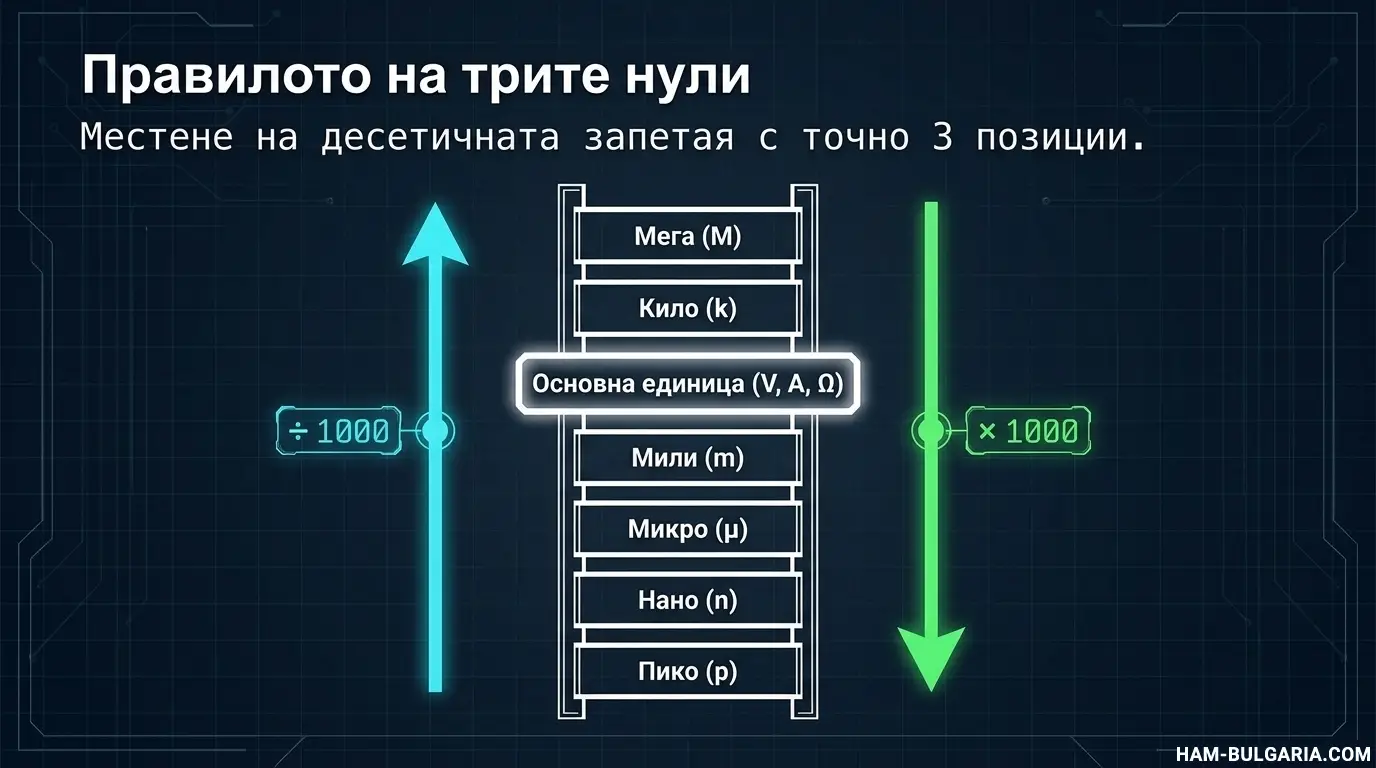

Конверсия на единици – прост, систематичен раздел
Това е една от най-важните части за начинаещия радиолюбител, защото тук се случват най-много грешки - особено в тестовете, където данните са смесени: ток в mA, напрежение в mV, резистори в kΩ, кондензатори в nF…
Хубавото е, че правилото е изключително просто:
Всеки префикс означава движение на десетичната запетайка с 3 позиции.
При преместване между съседни префикси десетичната запетайка се мести с 3 позиции.
Ако отиваш „нагоре“ (µ → m → единици → k → M), умножаваш по 1000.
Ако слизаш надолу, делиш по 1000.
Измервания в практиката - как го прави мултицетът
Тук започва истинската електроника.
Всеки може да държи мултицет, но малцина знаят как да го настроят, без да произведат димни сигнали като индианец, който вика туристи.
Основното правило при измерването
Ако НЕ си сигурен в стойността → винаги започваш от най-високия диапазон и слизаш надолу.
Това важи както за напрежение, така и за ток и съпротивление.
Причината е проста: ако зададеш твърде малък диапазон, мултицетът се „претоварва“ и… да, става шоу.
Измерване на напрежение (волтаж)
Как се включва
Мери се паралелно към елемента или източника.
1. Не прекъсваш веригата
• За разлика от тока, напрежението се мери паралелно.
• Тоест – просто се „закачаш“ към мястото, което те интересува.
2. Завърти селектора на мултицета на V
• V⎓ или V DC – за прав ток (батерии, зарядни, електроника).
• V~ или V AC – за променлив ток (контакти, мрежово напрежение).
• Ако не знаеш стойността – избери по‑висок диапазон.
3. Остави кабелите в стандартните портове
• Черен – COM
• Червен – V (той си е за волтове, омове и др.)
4. Свържи мултицета паралелно към точките, които мериш
• Черният кабел – към минус / земя / нула.
• Червеният – към точката, чиято стойност искаш да провериш.
5. Отчети стойността от дисплея
• Ако показва „1“ или „OL“ – избраният диапазон е твърде нисък.
• Ако показва отрицателно число – просто си разменил плюс и минус (нормално, не е грешка).
6. Не докосвай оголени проводници, ако работиш с 220–230 V AC
• Науката е важна, но още по‑важно е да си жив и здрав. Безопасността трябва да е на първо място!
Защо паралелно
Мултицетът измерва разликата в потенциала между две точки.
Ако го сложиш последователно, ще промениш самата верига (лошо).
Диапазон
• Ако не знаеш дали напрежението е 5 V, 12 V или 230 V → започваш от най-високото (обикновено 600 V или 1000 V) и слизаш надолу.
• Избираш най-ниския диапазон, който НЕ „препълва“ дисплея - така мериш най-точно.
Типични грешки
• Докосване на сондите в грешен ред → нищо фатално, само показанието ще е отрицателно.
• Настройка на мултицета на ток (A) вместо на напрежение → тук вече може да изпуши предпазител или кабелите.
Измерване на ток
Най-важната разлика при измерването на ток
Тук не мериш разлика между две точки, а колко ток минава през самия мултицет.
Измерването на ток трябва да се направи правилно, защото неправилното свързване може да повреди уреда или веригата. Ето процедурно и точно обяснение.
1. Определи какъв ток ще мериш
• прав ток (DC) – отбелязан като A⎓ или A DC
• променлив ток (AC) – отбелязан като A~ или A AC
2. Превключи мултицета на режим за измерване на ток
• Ако не знаеш очакваната стойност, задай най-високия диапазон.
• При грешно избран твърде нисък диапазон може да изгориш предпазителя на уреда.
3. Премести тестовия кабел в правилния вход
• Черният кабел остава в COM.
• Червеният кабел премести в порта, означен като A или 10A (за големи токове).
Портът, означен като mA/µA, е само за малки токове.
4. Разкачи веригата и включи мултицета последователно
Мултицетът за измерване на ток не се включва паралелно, а винаги последователно, защото трябва да пропусне тока през себе си.
Тоест: прекъсваш проводника и свързваш единия му край към черния кабел, другия към червения.
5. Включи захранването и отчети стойността
След като токът потече през мултицета, на дисплея ще се появи измерената величина.
6. След измерване върни червения кабел в нормалния му порт (V/Ω)
Това предпазва уреда при следващи измервания.
Правилото за диапазона
Ако не си сигурен → започваш от най-големия диапазон.
Мултицетът за ток има много ниско вътрешно съпротивление, така че ако го сложиш грешно, правиш късо.
Задължително предупреждение (тук спасаваме животи и мултицети)
НИКОГА не мериш ток, ако селекторът е на „V“.
Това е най-честата причина за фойерверки.
Обяснението е простичко:
На входа за напрежение има много голямо съпротивление (мегахоми).
На входа за ток - почти нула.
При грешно включване веригата „вижда“ почти късо → резултатът е искра, дим или поне изгорял предпазител в мултицета.
Измерване на съпротивление
1. Изключи напълно захранването на веригата
• Съпротивление не се мери под напрежение.
• Ако го направиш – най‑добре да си подготвиш пари за нов мултицет.
2. Завърти селектора на мултицета на Ω (омове)
• Ако не знаеш колко е съпротивлението, започни от най‑високия диапазон.
3. Остави кабелите в стандартните им портове
• Черен – COM
• Червен – V/Ω (същият порт за волтове)
4. Провери дали мултицетът отчита нула при допрени кабели
• Допреш ли ги един до друг, трябва да покаже близо до 0 Ω.
• Ако показва нещо странно – има лош контакт или кабелът е дефектен.
5. Сложи двата накрайника върху компонентa, чието съпротивление мериш
• Резистор – просто го хващаш от двете страни.
• Ако е част от по‑голяма платка – по‑добре го разкачи, иначе другите елементи влияят на измерването.
6. Отчети стойността от дисплея
• Ако показва „1“, „OL“ или безкрайност – диапазонът е твърде нисък, превключи нагоре.
• Ако показва 0 – или резисторът е късо съединение, или си го допрял грешно.
Най-важното правило:
Мери се само при ИЗКЛЮЧЕНО захранване.
Причината:
Мултицетът сам подава малко напрежение, за да измери съпротивлението.
Ако в схемата има външно напрежение →
• ще обърка измерването
• може да пробие вътрешната схема на мултицета
• може да повреди елемента
Допълнителен практичен трик
Ако мериш резистор в схема:
• други елементи могат да „шунтират“ и да покажат по-ниска стойност
→ затова най-доброто е да го разпоиш едната страна.
Как се измерват основните пасивни елементи
Измерването на резистори, кондензатори и бобини е базово умение за всеки радиолюбител. Добрата практика изисква измерванията да се извършват правилно, за да се избегнат грешки, неверни стойности или повреди по уредите.
Резистор (съпротивление)
Резисторът се измерва чрез функцията за съпротивление (обозначена с „Ω“).
За точни резултати е важно елементът да бъде изключен от схемата. Ако се измерва вработена част, други елементи в схемата могат да осигурят паралелни пътища за ток и да доведат до по-ниска отчетена стойност.
Формално мултицетът измерва съпротивлението чрез подаване на малък ток \( I \) и измерване на напрежението \( V \), след което изчислява:
\[ R = \frac{V}{I} \]
Това е причината измерването да е некоректно, ако резисторът е в схема.
Кондензатор (капацитет)
Измерването зависи от възможностите на мултицета:
а) Уред с функция за капацитет
Кондензаторът се свързва към гнездата за \( C \), след което уредът определя капацитета, като следи времето, необходимо за зареждане до определено напрежение.
Принципът е базиран на зависимостта:
\[ I = C \frac{dV}{dt} \]
Оттук уредът изчислява директно стойността на \( C \).
б) Уред без функция за капацитет
При липса на такава функция може да се използва надграждащ метод: създаване на RC верига и измерване на времето за зареждане. Основният принцип е свързан с т.нар. „времеконстанта“:
\[ \tau = R C \]
При напрежение \( 0 \to 63\% \) от максимума времето приблизително е \( \tau \).
Този метод не изисква сложна апаратура, но е приложим само за сравнителни измервания или при по-големи капацитети.
Бобина (индуктивност)
Повечето стандартни и по-евтини мултицети не могат да измерват индуктивност. Причината е, че определянето на индуктивността изисква измерване на реактивния отклик при променлив ток.
За практическо измерване се използват няколко алтернативи:
• LCR метър - директно измерване на \( L \).
• Определяне на индуктивността чрез LC резонанс, използвайки формулата:
\[ f_0 = \frac{1}{2\pi\sqrt{LC}} \]
Ако известни са \( f_0 \) и \( C \), стойността на \( L \) се определя от:
\[ L = \frac{1}{(2\pi f_0)^2 C} \]
• Софтуерни методи с RTL‑SDR приемник - създаване на малък LC резонансен кръг и измерване на честотата му чрез софтуер.
Малко примери за реални грешки, които да избягват
Това е златната част, защото всеки новак се познава поне в две от тях. А като им кажеш защо става белята - запомнят за цял живот.
Поставяне на мултицет на ампери и допиране до батерия → директно късо → нагряване на кабелите
Логика: входът за ампери вътре е нискоомно шунтово съпротивление. То е направено да поеме ток, а не напрежение.
Когато го допреш към батерията, правиш идеално късо. Батерията казва „айдееее“ и започва да налива ток колкото може → кабелите се греят → предпазителят (ако има) гърми.
Типичен пример: младеж решава „ще меря батерията дали е силна“ → слага на 10A → пип → фойерверк на масата.
Мерене на съпротивление в работеща схема
Логика: омметърът подава собствено малко напрежение, за да измери ток през елемента.
Ако вече има напрежение в схемата, мултиметърът се шашка - измереното е безсмислено, а понякога и електрониката в него гори.
Реален ефект: чете 0,∞ или стойности тип „космос“.
Мерене на индуктивност на бобина в capacitance mode
- Логика: режимът за капацитет работи с кратък заряд/разряд.
- Индуктивност ≠ капацитет → устройството няма какво да „усети“, затова дава 0 или глупости.
Поставяне на мултиметъра на AC за да мерят DC (и обратното)
- На AC диапазон цифровият чете няколко миливолта шум → хората се паникьосват.
- На DC диапазон в AC мрежа → цифрите се мятат, после кабелите пушат, ако са сгрешени.
Поставяне на мултицета в режим за ток (A) и директно допиране към батерия.
- Това създава късо съединение, тъй като в режим „A“ мултицетът е почти нулево съпротивление.
Измерване на съпротивление на елемент, който е част от работеща или захранена схема.
- Това води до неправилни стойности и може да повреди уреда.
Объркване между „mF“ (милифарад) и „µF“ (микрофарад).
- Разликата е хиляда пъти; грешката е често срещана при по‑стари кондензатори.
Опит за измерване на индуктивност с функция за капацитет.
- Типичният резултат е „0.000“, защото индуктивността не създава заряден процес, необходим за измерването на капацитет.
